NXP i.MX6ULL
NoraIndustrial Gateway

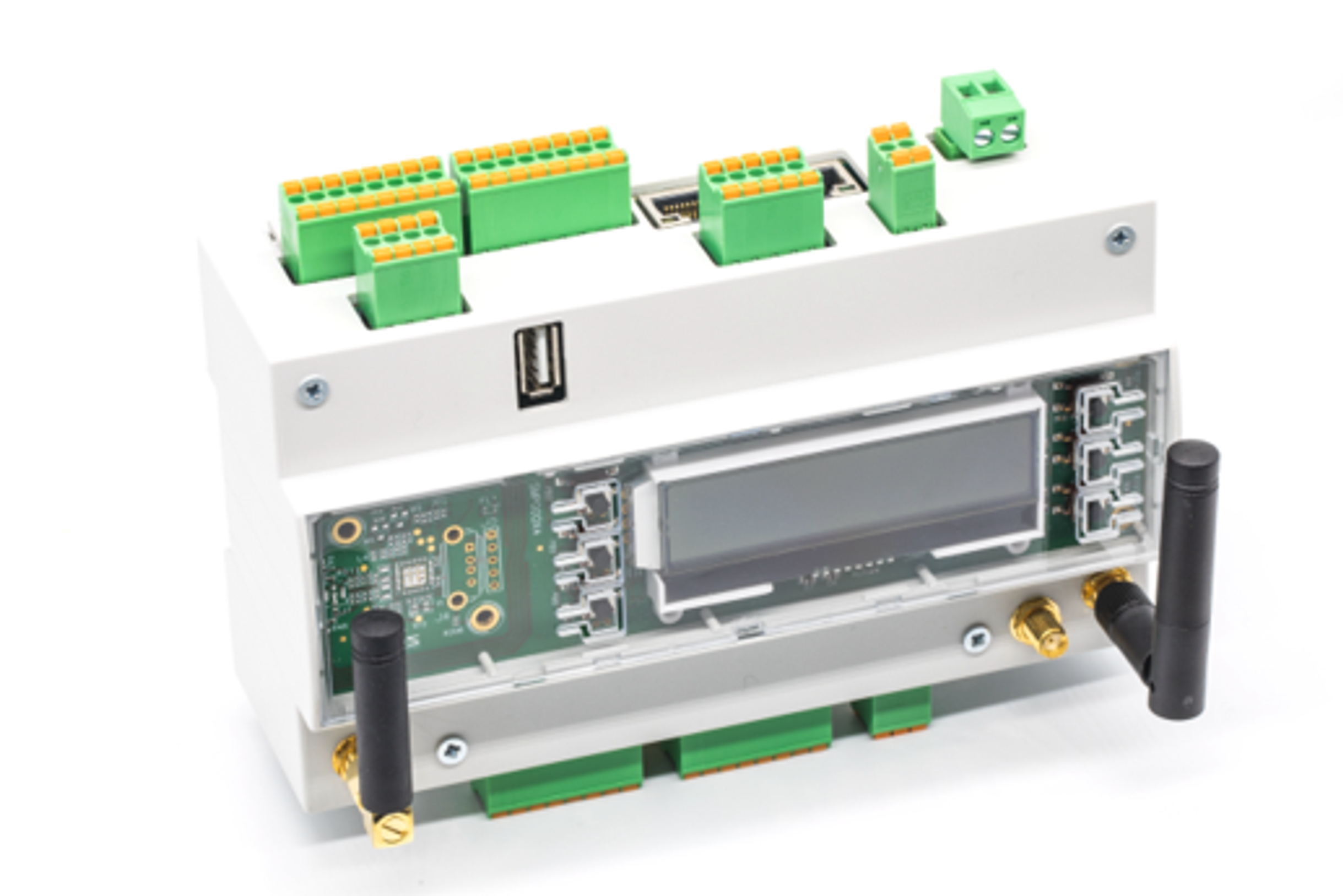

Smart Gateway Control BOX è un data logger cioè un dispositivo che registra nella sua memoria i dati provenienti da uno o più sensori connessi ad esso. I data logger possono essere di diversi tipi: alimentati da corrente, alimentati a batteria, con scarico manuale, con scarico radio in tempo reale.
Le caratteristiche di control Box sono:
1) Processore ARM I.MX6ULL a 800Mhz con 8Gbyte eMMC e 512Mbyte di RAM.
2) 2x Ethernet 10/100 Mbit/s
3) Wifi Client e soft AP
4) Telefono 4G con GPS integrato.
5) Ingressi analogici 16 bit.
6) Seriali RS485
7) Seriali RS232
8) Alimentazione 9-36VDC
9) Sistema operativo Linux con Yocto.
Alcuni delle innovazioni per il nostro Smart Gateway:
1) Basso consumo, grazie al suo processore secondario M0+ integrato per la gestione delle alimentazioni.
2) Introduzione del Modulo 4G su slot MiniPCIe.
Sistema software Linux basato sul Yocto di nuova generazione
CPU SUPPORTATE
- Dory IMX6ULL: Supporta tutta la famiglia di CPU Dory IMX6ULL con kernel linux 4.9.xx
- Fiamma AM335x: Supporta tutta la famiglia di CPU Fiamma con kernel linux 3.14
- Ghita i.mx28x: Supporta tutta la famiglia di CPU Ghita con kernel linux 3.17
DISPLAY E INTERFACCIA TOUCH PANEL
- Display interface: LVDS
- Touch Panel: 4 fili resistivo
- Smart pannel: Interfaccia verso lo smart pannel MAS
CAN BUS ISOLATO
- Protocollo: Can 2.0
- Velocità: Fino a 1Mbit/s (dipende dalla lunghezza del cavo)
- Numero di nodi: Fino a 256
- Isolamento: 2500 Vrms
RS485 ISOLATA
- Protocollo: Modbus
- Velocità: 1.2bps – 115.2 kbps
- Numero di nodi: 32
- Isolamento: 5kV rms
INTERFACCE SERIALI STANDARD
- RS232 x 1 RS232 non isolato
- USB x 1 USB Host 2.0 Connector
- I2C x 1 I2C interface fino a 400Khz
ETHERNET
- Protocolli Modbus TCP; MQTT, TCP-IP
- Velocità 10/100Mb/s
- Connettore RJ45
- Isolamento 1500 Vrms
AUDIO
- Audio output: Audio out amplificato stereo 1,5W @ 8Ohm proveniente da CPU o
- Modulo telefonico Audio in: Ingresso Microfono che va a CPU o Modulo telefonico
INGRESSI ISOLATI
- Numero: 2
- Tipo: Digitali logica invertita 0-2,4V High ; 2,5 – 24V Low
- Isolamento: 3,75KV rms
- Protezione ingresso: 68V DC
USCITE ISOLATE
- Numero: 2
- Tipo: Open collector (senza pullup)
- Isolamento: 3,75KV rms
- Protezione uscita: 68V DC
GPIO NON ISOLATI
- Numero: 5
- Tipo: Ingresso o uscita configurabile
- Tipo di logica: 3,3V TTL
- Protezione: Protetto con Diodo ESD
MODULI WIRELESS WiFi/BLUETOOTH
- Modulo TiWi-BLE presente sui moduli CPU
- IEEE 802.11 b,g,n
- Full support for BT4.0 BLE and ANT Bluetooth 2.1+EDR, Power Class 1.5
MODULI WIRELESS 3G/LTE
- MU709S
MU709S-2 MU709S-6
HSPA+/UMTS tri-band 850/1900/2100 MHz GSM/GPRS quad-band 850/900/1800/1900 Mhz
Velocità trasferimento dati:
Downlink:21.6 Mbps, Uplink: 5.76 Mbps - MU609
MU609
HSPA+/UMTS quad-band 850/900/1900/2100 MHz GSM/GPRS quad-band 850/900/1800/1900 Mhz Velocità trasferimento dati: Downlink:14.4 Mbps, Uplink: 5.76 Mbps - MU909S
MU909S-120; MU909S-321
LTE (FDD): B1,B3,B8 LTE (TDD): B38, B39,B40,B41 DC-HSPA+/HSPA+/HSPA/UMTS : B1, B5, B8,B9 TD-SCDMA: B34, B39 EDGE/GPRS/GSM : 900/1800 MHz
Velocità trasferimento dati:DC-HSPA+ :Downlink:42 Mbps, Uplink: 5.76 Mbps LTE TDD: Downlink:112Mbps, Uplink: 10Mbps LTE FDD: Downlink:150 Mbps, Uplink: 50 Mbps @Bandwidth 20M - SIM
Connettore SIM Card presente nella scheda
RTC
- Real time clock presente con batteria di backup
CONNETTORI DI ESPANSIONE
- Connettore di espansione MAS: Connettore per interfacciare direttamente altri membri della famiglia MAS Modul
- Connettore per Smart Pannel: Connettore per smart pannel (Display a Caratteri dotato di bottoni per Menu)
SOFTWARE
- OS Linux e Yocto
SOFTWARE SUPPORTATO
- Kernel linux
- Per la versione Fiamma: Kernel 3.14
- Per la versione Ghita: kernel 3.17
- Per la versione Dory con kernel linux 4.9.xx
SPECIFICHE ELETTRICHE
- Alimentazione: 9-48 VDC
- Temperatura: -40 + 85°C
SPECIFICHE MECCANICHE
- Dimensioni: 156mm x 87mm
