Lattice CrossLink-NX
MAS LIFCLEducational boardSBC

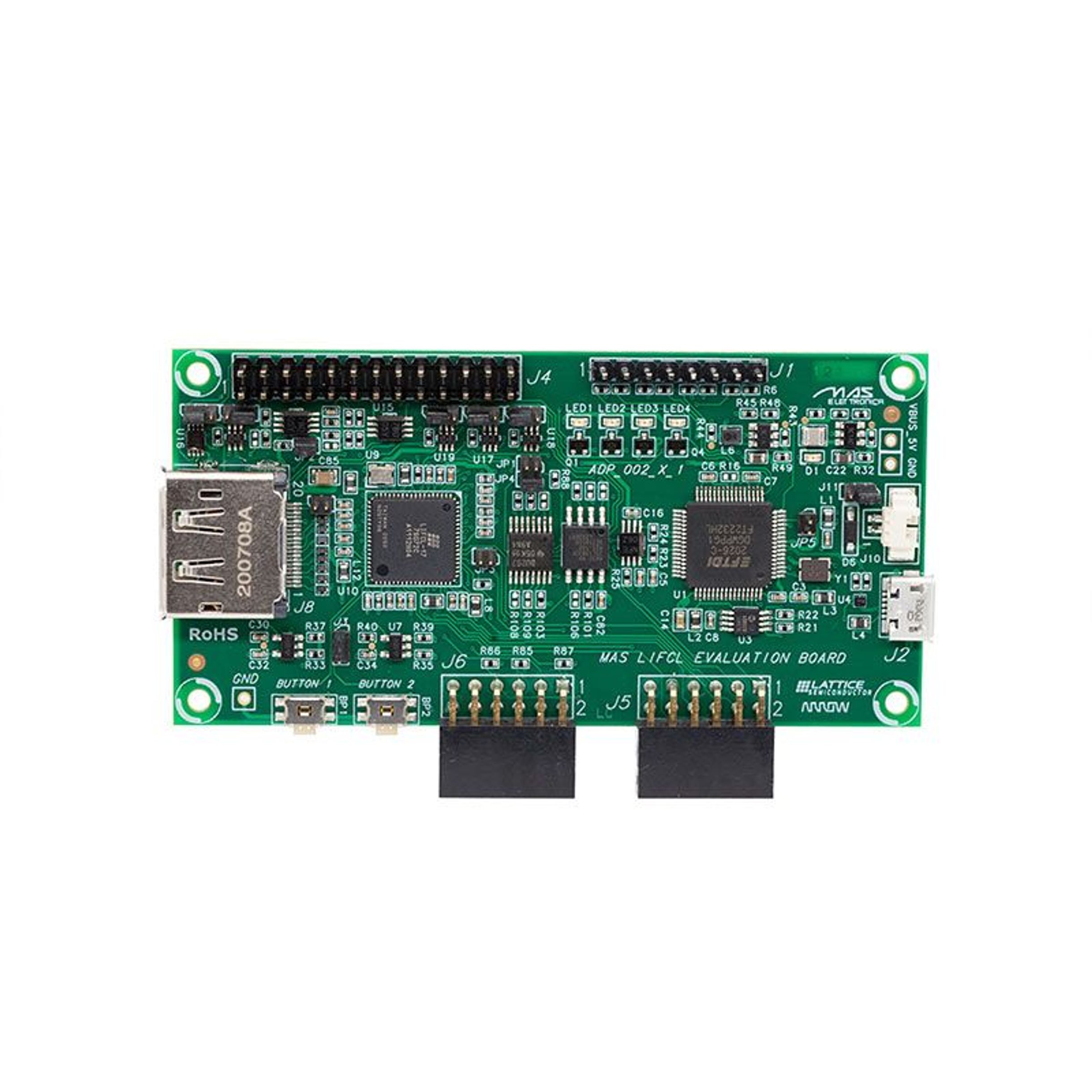

MAS_LIFCL è un’evaluation board progettata in collaborazione con Arrow e Lattice Semiconductors per permettere di valutare il prodotto Crosslink NX e pensata per applicazioni di acquisizione video.
Caratteristiche principali:
- CrossLink-NX FPGA LIFCL-17
- Interfaccia MIPI 4xCSI-2 camera,
- PMOD connectors expansion headers available (for HyperRAM connections),
- LVDS attraverso un Connettore Display Port.
FPGA
- CrossLink-LIFCL-17-QFN72
CONNESSIONI
- CSI2: Hard-phy CSI2X4 fino a 2,5Gb/s
- LVDS: Soft-IP CSI2X4 fino a 1,5Gb/s
MEMORIA
- SPI-FLASH MX25L12833FM2I-10G
CONNESSIONI
- PMOD CONNECTORS: Dual PMOD connectors expansion headers available (single or dual usage)
- USB: Micro USB per programmazione e alimentazione
- JTAG: JTAG connector per programmatore esterno
- Display Port: Per portare connessione LVDS
- STRIP PORT: Per connessione CSI2 su adattatore
SOFTWARE
- OS Linux e Yocto
LED
- 4X LED di utilizzo general purpose
BOTTONI
- 2X Bottoni general purpose.
SUPPORTO SOFTWARE
- LATTICE RADIANT
SPECIFICHE ELETTRICHE
- Alimentazione: 5VDC
- Consumo: 300mA
SPECIFICHE TEMPERATURA
- Commerciale: 0 to +95°C
- Industriale: -40 to +105°C
LONGEVITÀ
- 2036
Caratteristiche
MAS_LIFCL è un’evaluation board progettata in collaborazione con Arrow e Lattice Semiconductors per permettere di valutare il prodotto Crosslink NX e pensata per applicazioni di acquisizione video.
Caratteristiche principali:
- CrossLink-NX FPGA LIFCL-17
- Interfaccia MIPI 4xCSI-2 camera,
- PMOD connectors expansion headers available (for HyperRAM connections),
- LVDS attraverso un Connettore Display Port.
Specifiche
FPGA
- CrossLink-LIFCL-17-QFN72
CONNESSIONI
- CSI2: Hard-phy CSI2X4 fino a 2,5Gb/s
- LVDS: Soft-IP CSI2X4 fino a 1,5Gb/s
MEMORIA
- SPI-FLASH MX25L12833FM2I-10G
CONNESSIONI
- PMOD CONNECTORS: Dual PMOD connectors expansion headers available (single or dual usage)
- USB: Micro USB per programmazione e alimentazione
- JTAG: JTAG connector per programmatore esterno
- Display Port: Per portare connessione LVDS
- STRIP PORT: Per connessione CSI2 su adattatore
SOFTWARE
- OS Linux e Yocto
LED
- 4X LED di utilizzo general purpose
BOTTONI
- 2X Bottoni general purpose.
SUPPORTO SOFTWARE
- LATTICE RADIANT
SPECIFICHE ELETTRICHE
- Alimentazione: 5VDC
- Consumo: 300mA
SPECIFICHE TEMPERATURA
- Commerciale: 0 to +95°C
- Industriale: -40 to +105°C
LONGEVITÀ
- 2036
