Lattice CertusPro-NX
CertusPro™-NXEducational boardSBC

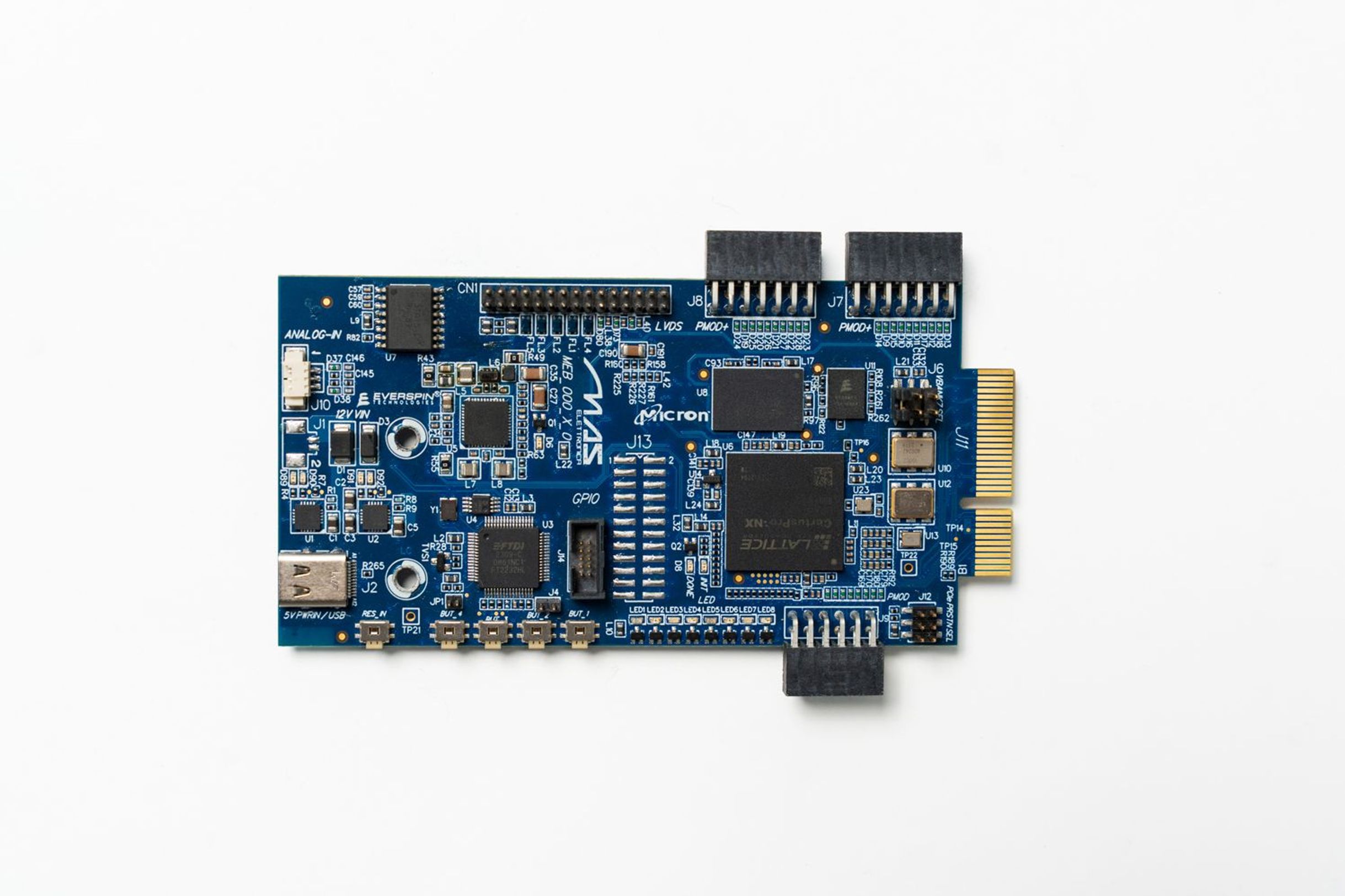

MAS Elettronica è orgogliosa di presentare MAS EDUCATIONAL BOARD CertusPro™-NX, il nuovo prodotto dedicato a CertusPro™ NX di Lattice e sviluppato in collaborazione con Arrow eletronics. Il prodotto è pensato per chi vuole costruire un POC (proof of concept) basato su questa tecnologia senza dover progettare una scheda dedicata, oppure chi ha bisogno di una soluzione pronta all’uso.
Le sue caratteristiche principali sono:
- FPGA CertusPro™ NX 100
- LPDDR4 x32
- Octal SPI 64Mbyte
- PCIe x4 Gen 3
- Connettori PMOD e PMOD+
- Interfaccie LVDS,DSI e CSI
- Connettore Cruvi per moduli dedicati
- Programmatore Lattice Onboard
- Alimentazione USBC e PCIe
CPU
- CertusPro™-NX -100
MEMORIA
- LPDDR4 X 32 512Mx32 (2Gbyte)
- 512Mbit sistem Quad spi flash
CONNECTIVITY
- OCTAL XSPI: Octal, Quad, Dual and Single SPI protocol 64Mbit fino a 200Mhz
- PCIe: PCIex4 GEN3
- LVDS: Connettore LVDS X4 per supportare display 5/7/10/15 inch incluso I2C per touch.
- CSI/DSI: CSI e DSI X4 connettore 22 pon Raspberry compliant.
- Connettori PMOD e PMOD+: Connettori PMOD e PMOD Plus
- BOTTONI: 4 bottoni General Purpose; 1 bottone per reset
- LED: 8 led General Purpose
- GPIO: Connettore strip passo 2mm per 20 GPIO a 3,3V
- Analog IN: 2x Analog in 1,2V
SOFTWARE
- OS Linux e Yocto
SUPPORTO SOFTWARE
- Lattice Radiant 2023.2
SPECIFICHE MECCANICHE
- Dimensioni: 119 x 60 mm
SUPPORTO ELETTRICHE
- Alimentazione: 5VDC on USBC o 12V in PCIe o Connettore ausiliare
SPECIFICHE TEMPERATURA
- -40 to +85°C
LONGEVITÀ
- 2045
